Ab- und Zuluftsystem verzinkt

ISOflexa® Abluftmauerkasten
Verlegebeispiel Küche:
Dunsthaube mit Hochleistungsschalldämpfer, Umlenkung erfolgt mittels schalldämmendem Umlenkstück, Weiterführung individuell mit Muffenrohr, Nippelverbinder, Umlenkbogen waagerecht 90° bis hin zum Teleskop- Ab- und Zuluftmauerkasten (Art.-Nr. 1080).

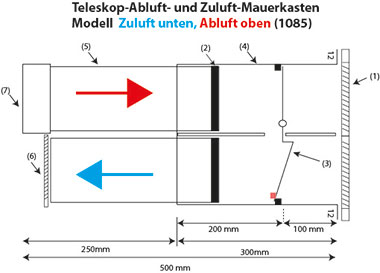

MK_1085_Z

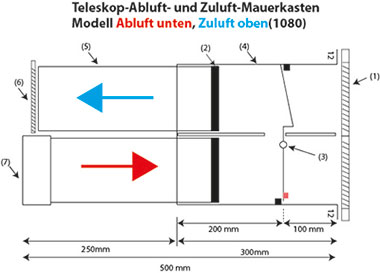

MK_1080

verzinkter Teleskop-Abluft-Mauerkasten
bestehend aus:
(1) Außengitter
(2) Weichbanddichtung auf dem Nippelrohr
(3) mit dicht schließender Rückstauklappe innen
(4) Korpus (Muffengröße)
(5) Teleskoprohr (Nippelgröße), bis 500 mm
(6) Innen-Zuluftgitter weiß 250 x 100 mm
(7) Muffenverbinder

Die Abluft strömt durch den Abluftmauerkasten (4) nach außen, während sich innnen die Rückstauklappe (3) bei Betrieb öffnet. Auf der Rückseite befindet sich eine schalldämmende Weichbanddichtung (2), um die Dichtigkeit zu gewährleisten.
tipps
Tele-Ab- und Zuluftmauerkasten verzinkt

Teleskop-Ab- und Zuluftmauerkasten (Abluft unten - Zuluft oben) verzinkt, teleskopierbar bis 500 mm
Beschreibung siehe oben.
Außengitter in den Farben Alu weiß, Alu braun, Alu silber, Edelstahl (flache Ausführung, keine Windgeräusche)
Außengittermaß Ø 100, 125, 150 mm: 250 x 200 mm, Innengitter 250 x 100
Außengittermaß Ø 150/200 mm: 250 x 250, Innengitter 250 x 100 mm

Außengitter in den VA Edelstahl (flache Ausführung, keine Windgeräusche)
Außengittermaß Ø 100, 125, 150 mm: 245 x 195 mm, Innengitter 250 x 100
Außengittermaß Ø 150/200 mm: 245 x 245, Innengitter 250 x 100 mm

2 x 204 x 74 mm = Einbaumaße 204 x 108 mm
= System Ø 100 mm *
entspricht Querschnitt Rund Ø 120 mm
2 x 224 x 64 mm = Einbaumaße 224 x 128 mm
= System Ø 125 mm **
 entspricht Querschnitt Rund Ø 135 mm
2 x 224 x 74 mm = Einbaumaße 224 x 148 mm
= System Ø 150 mm ***
 entspricht Querschnitt Rund Ø 150 mm
Durch die geringe Bauhöhe und das große Kanalvolumen ist dieses oft eingesetzte System für die Wohnräume, Küchen und vielen anderen Bereichen besonders geeignet.
2 x 224 x 94 mm = Einbaumaße 224 x 188 mm
= System Ø 150-200 mm ****
entspricht Querschnitt Rund Ø 150 mm
Dieser universelle Hochleistungskanal eignet sich für Anschlüsse Ø 150 / 160 / 180 und 200 mm


Ø Abluftanschluss Zuluftanschluss AG Alu weiß AG ALU braun AG Alu silber AG Edelstahl
Ø 100 (204 x 108) mm * 204 x 54 mm 204 x 54 mm 1080-9-100 1080-11-100 1080-13-100 1080-15-100
Ø 125 (224 x 128) mm ** 224 x 64 mm 224 x 64 mm 1080-9-125 1080-11-125 1080-13-125 1080-15-125
Ø 125 (224 x 128) mm
Muffenanschl. PVC 220 x 54		 220 x 54 mm 224 x 64 mm 1080-9-125MP 1080-11-125MP 1080-13-125MP 1080-15-125MP
Ø 125 (224 x 128) mm Muffenanschl. PVC 204 x 60 204 x 60 mm 224 x 64 mm 1080-9-126MP 1080-11-126MP 1080-13-126MP 1080-15-126MP
Ø 150 (224 x 148) mm *** 224 x 74 mm 224 x 74 mm 1080-9-150 1080-11-150 1080-13-150 1080-15-150
Ø 150 (224 x 148) mm Muffenanschl. PVC 230x80 oval 230 x 80 mm 224 x 74 mm 1080-9-150MPO 1080-11-150MPO 1080-13-150MPO 1080-15-150MPO
Ø 150/200 (224 x 188) mm **** 224 x 94 mm 224 x 94 mm 1080-10-151 1080-12-151 1080-14-151 1080-16-151
Ø 150/200 (224 x 188) mm Muffenanschl. PVC 220x90 220 x 90 mm 224 x 94 mm 1080-10-151MP 1080-12-151MP 1080-14-151MP 1080-16-151MP
>>>Montageanleitung mit Funktionsprinzip
Tele-Ab- und Zuluftmauerkasten verzinktVerlegebeispiel Ab- und Zuluftmauer-kasten (1080) mit Übergangsstück flach auf rund (1021).
Passende Übergangsstücke finden Sie unter Flachkanal verzinkt
Tele-Ab- und Zuluftmauerkasten verzinktVerlegebeispiel Ab- und Zuluftmauer-kasten (1080MPO mit Ovalanschluss PVC 230x80. Oder mit Rundanschluss PVC 220x90 (1080MP) o.Abb.
Tele-Ab- und Zuluftmauerkasten verzinktVerlegebeispiel Ab- und Zuluftmauer-kasten (1080) mit Rechteckanschluss verzinkt 224x94. ****
Ab- und Zuluftmauerkasten verzinkt
Teleskop-Ab- und Zuluftmauerkasten (Abluft oben - Zuluft unten) verzinkt, teleskopierbar bis 500 mm
Beschreibung siehe oben.
Außengitter in den Farben Alu weiß, Alu braun, Alu silber, Edelstahl (flache Ausführung, keine Windgeräusche)
Außengittermaß Ø 100, 125, 150 mm: 250 x 200 mm, Innengitter 250 x 100
Außengittermaß Ø 150/200 mm: 250 x 250, Innengitter 250 x 100 mm

Außengitter in den VA Edelstahl (flache Ausführung, keine Windgeräusche)
Außengittermaß Ø 100, 125, 150 mm: 245 x 195 mm, Innengitter 250 x 100
Außengittermaß Ø 150/200 mm: 245 x 245, Innengitter 250 x 100 mm
2 x 204 x 74 mm = Einbaumaße 204 x 108 mm
= System Ø 100 mm *
entspricht Querschnitt Rund Ø 120 mm
2 x 224 x 64 mm = Einbaumaße 224 x 128 mm
= System Ø 125 mm **
 entspricht Querschnitt Rund Ø 135 mm
2 x 224 x 74 mm = Einbaumaße 224 x 148 mm
= System Ø 150 mm ***
 entspricht Querschnitt Rund Ø 150 mm
Durch die geringe Bauhöhe und das große Kanalvolumen ist dieses oft eingesetzte System für die Wohnräume, Küchen und vielen anderen Bereichen besonders geeignet.
2 x 224 x 94 mm = Einbaumaße 224 x 188 mm
= System Ø 150-200 mm ****
entspricht Querschnitt Rund Ø 150 mm
Dieser universelle Hochleistungskanal eignet sich für Anschlüsse Ø 150 / 160 / 180 und 200 mm


Ø Abluftanschluss Zuluftanschluss AG Alu weiß AG ALU braun AG Alu silber AG Edelstahl
Ø 100 (204 x 108) mm * 204 x 54 mm 204 x 54 mm 1085-9-100 1085-11-100 1085-13-100 1085-15-100
Ø 125 (224 x 128) mm ** 224 x 64 mm 224 x 64 mm 1085-9-125 1085-11-125 1085-13-125 1085-15-125
Ø 125 (224 x 128) mm
Muffenanschl. PVC 220 x 54		 220 x 54 mm 224 x 64 mm 1085-9-125MP 1085-11-125MP 1085-13-125MP 1085-15-125MP
Ø 125 (224 x 128) mm Muffenanschl. PVC 204 x 60 204 x 60 mm 224 x 64 mm 1085-9-126MP 1085-11-126MP 1085-13-126MP 1085-15-126MP
Ø 150 (224 x 148) mm *** 224 x 74 mm 224 x 74 mm 1085-9-150 1085-11-150 1085-13-150 1085-15-150
Ø 150 (224 x 148) mm Muffenanschl. PVC 230x80 oval 230 x 80 mm 224 x 74 mm 1085-9-150MPO 1085-11-150MPO 1085-13-150MPO 1085-15-150MPO
Ø 150/200 (224 x 188) mm **** 224 x 94 mm 224 x 94 mm 1085-10-151 1085-12-151 1085-14-151 1085-16-151
Ø 150/200 (224 x 188) mm Muffenanschl. PVC 220x90 220 x 90 mm 224 x 94 mm 1085-10-151MP 1085-12-151MP 1085-14-151MP 1085-16-151MP
>>>Montageanleitung mit Funktionsprinzip
Tele-Ab- und Zuluftmauerkasten verzinktVerlegebeispiel Ab- und Zuluftmauer-kasten (1085) mit Übergangsstück flach auf rund (1021).
Passende Übergangsstücke finden Sie unter Flachkanal verzinkt
Tele-Ab- und Zuluftmauerkasten verzinktVerlegebeispiel Ab- und Zuluftmauer-kasten (1085-125MP mit Rechteckanschluss PVC 220x54.
Tele-Ab- und Zuluftmauerkasten verzinktVerlegebeispiel Ab- und Zuluftmauer-kasten (1085) mit Rechteckanschluss verzinkt 224x94. ****
