Abluftsystem verzinkt
Verlegebeispiel Küche:
Dunsthaube mit Hochleistungsschalldämpfer, Umlenkung erfolgt mittels schalldämmendem Umlenkstück, Weiterführung individuell mit Muffenrohr, Nippelverbinder, Umlenkbogen waagerecht 90° bis hin zum Teleskop-Abluftmauerkasten (Art.-Nr. 1070).
Dunsthaube mit Hochleistungsschalldämpfer, Umlenkung erfolgt mittels schalldämmendem Umlenkstück, Weiterführung individuell mit Muffenrohr, Nippelverbinder, Umlenkbogen waagerecht 90° bis hin zum Teleskop-Abluftmauerkasten (Art.-Nr. 1070).

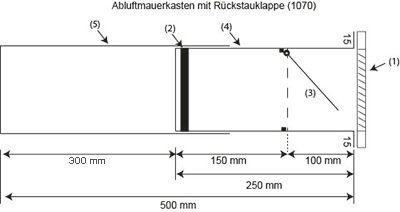

verzinkter Teleskop-Abluft-Mauerkasten
bestehend aus:
(1) Rahmengitter
(2) Weichbanddichtung außen
(3) mit dicht schließender Rückstauklappe innen
(4) Korpus (Nippelgröße)
(5) Teleskoprohr (Muffengröße), teleskopierbar bis 500 mm
Die Abluft strömt durch den Abluftmauerkasten (4) nach außen, während sich innnen die Rückstauklappe (3) bei Betrieb öffnet.
Auf der Rückseite außen befindet sich eine Weichbanddichtung (2), um die Dichtigkeit zu gewährleisten.
Teleskop-Abluftmauerkasten verzinkt, teleskopierbar bis 500 mm
Beschreibung siehe oben.
Außengitter 250 x 150 mm mit Tropfnase, in den Farben Alu weiß, Alu braun, Alu silber (flache Ausführung, keine Windgeräusche)
| Ø / Innenmaß | AG Alu weiß | AG Alu braun | AG Alu silber | |
|---|---|---|---|---|
| Ø 100 / 200 x 50 mm | 1070-6-100 | 1070-7-100 | 1070-8-100 | |
| Ø 125 / 220 x 60 mm | 1070-6-125 | 1070-7-125 | 1070-8-125 | |
| Ø 150 / 220 x 70 mm | 1070-6-150 | 1070-7-150 | 1070-8-150 | |
| Ø 200 / 220 x 90 mm | 1070-6-200 | 1070-7-200 | 1070-8-200 |
Abluftmauerkasten verzinkt
Nippelstutzen mit Rückstauklappe, Länge 120 mm. Mit schalldämmender Weichbanddichtung.
Außengitter 250 x 150 mm mit Tropfnase, in den Farben Alu weiß, Alu braun und Alu silber (flache Ausführung, keine Windgeräusche)
Nippelstutzen mit Rückstauklappe, Länge 120 mm. Mit schalldämmender Weichbanddichtung.
Außengitter 250 x 150 mm mit Tropfnase, in den Farben Alu weiß, Alu braun und Alu silber (flache Ausführung, keine Windgeräusche)
| Ø / Innenmaß | AG Alu weiß | AG Alu braun | AG Alu silber | |
|---|---|---|---|---|
| Ø 100 / 200 x 50 mm | 1072-6-100 | 1072-7-100 | 1072-8-100 | |
| Ø 125 / 220 x 60 mm | 1072-6-125 | 1072-7-125 | 1072-8-125 | |
| Ø 150 / 220 x 70 mm | 1072-6-150 | 1072-7-150 | 1070-8-150 | |
| Ø 200 / 220 x 90 mm | 1072-6-200 | 1072-7-200 | 1072-8-200 |
Ersatzgitter zu MK 1070 und 1072
Außengitter 250 x 150 mm wahlweise in den Farben Alu weiß, Alu braun und Alu silber (flache Ausführung, keine Windgeräusche)
Außengitter 250 x 150 mm wahlweise in den Farben Alu weiß, Alu braun und Alu silber (flache Ausführung, keine Windgeräusche)
| Größe | Alu weiß | Alu braun | Alu silber | |
|---|---|---|---|---|
| 250 x 150 mm | AG-6 | AG-7 | AG-8 |
Verlegebeispiel Teleskop Abmauerkasten (1070-6) mit Übergangsstück flach auf rund (1021). Passende Übergangsstücke finden Sie unter Flachkanal verzinkt
