Teleskop - Ab- und Zuluftmauerkasten verzinkt und schallgedämmt

ISOflexa® Abluftmauerkasten
Verlegebeispiel Küche:
Dunsthaube mit Hochleistungsschalldämpfer, Umlenkung erfolgt mittels schalldämmendem Umlenkstück, Weiterführung individuell mit Muffenrohr, Nippelverbinder, Umlenkbogen waagerecht 90° bis hin zum Teleskop- Ab- und Zuluftmauerkasten (Art.-Nr. 2080).
MK_1085_Z
MK_1080

verzinkter Teleskop-Abluft-Mauerkasten
bestehend aus:
(1) Außengitter
(2) Weichbanddichtung auf dem Nippelrohr
(3) mit dicht schließender Rückstauklappe innen
(4) Korpus (Muffengröße)
(5) Teleskoprohr (Nippelgröße), bis 500 mm
(6) Innen-Zuluftgitter weiß 250 x 100 mm
(7) Muffenverbinder

Die Abluft strömt durch den Abluftmauerkasten (4) nach außen, während sich innnen die Rückstauklappe (3) bei Betrieb öffnet. Auf der Rückseite befindet sich eine schalldämmende Weichbanddichtung (2), um die Dichtigkeit zu gewährleisten.
tipps
Tele-Ab- und Zuluftmauerkasten verzinkt und schallgedämmt

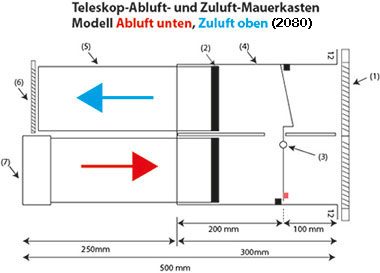

Teleskop-Ab- und Zuluftmauerkasten (Abluft unten - Zuluft oben) verzinkt, schallgedämmt, teleskopierbar bis 500 mm
Der Korpus (4) ist mit einer schalldämmenden Isoliermatte ummantelt. Soblad die Teleskopierlänge beim Einbau eingestellt wurde, kann das Teleskoprohr (5) mit dem beigefügten Dämmmaterial ebenfalls ummantelt werden. Dadurch wird eine optimale Schalldämmung erreicht. Unbrennbar.
Außengitter in den Farben Alu weiß, Alu braun, Alu silber, Edelstahl (flache Ausführung, keine Windgeräusche)
Außengittermaß Ø 100, 125, 150 mm: 250 x 200 mm, Innengitter 250 x 100
Außengittermaß Ø 150/200 mm: 250 x 250, Innengitter 250 x 100 mm

Außengitter in den VA Edelstahl (flache Ausführung, keine Windgeräusche)
Außengittermaß Ø 100, 125, 150 mm: 245 x 195 mm, Innengitter 250 x 100
Außengittermaß Ø 150/200 mm: 245 x 245, Innengitter 250 x 100 mm

2 x 204 x 54 mm = Einbaumaße 224 x 128 mm
= System Ø 100 mm *
entspricht Querschnitt Rund Ø 120 mm
2 x 224 x 64 mm = Einbaumaße 244 x 148 mm
= System Ø 125 mm **
 entspricht Querschnitt Rund Ø 135 mm
2 x 224 x 74 mm = Einbaumaße 244 x 168 mm
= System Ø 150 mm ***
 entspricht Querschnitt Rund Ø 150 mm
Durch die geringe Bauhöhe und das große Kanalvolumen ist dieses oft eingesetzte System für die Wohnräume, Küchen und vielen anderen Bereichen besonders geeignet.
2 x 224 x 94 mm = Einbaumaße 244 x 208 mm
= System Ø 150-200 mm ****
entspricht Querschnitt Rund Ø 150 mm
Dieser universelle Hochleistungskanal eignet sich für Anschlüsse Ø 150 / 160 / 180 und 200 mm


Ø Abluft-
anschluss		 Zuluft-
anschluss		 AG Alu weiß AG ALU braun AG Alu silber AG Edelstahl
Ø 100 (204 x 108) mm * 204 x 54 mm 204 x 54 mm 2080-9-100 2080-11-100 2080-13-100 2080-15-100
Ø 125 (224 x 128) mm ** 224 x 64 mm 224 x 64 mm 2080-9-125 2080-11-125 2080-13-125 2080-15-125
Ø 125 (224 x 128) mm
Muffenanschl. PVC 220 x 54		 220 x 54 mm 224 x 64 mm 2080-9-125MP 2080-11-125MP 2080-13-125MP 2080-15-125MP
Ø 125 (224 x 128) mm Muffenanschl. PVC 204 x 60 204 x 60 mm 224 x 64 mm 2080-9-126MP 2080-11-126MP 2080-13-126MP 2080-15-126MP
Ø 150 (224 x 148) mm *** 224 x 74 mm 224 x 74 mm 2080-9-150 2080-11-150 2080-13-150 2080-15-150
Ø 150 (224 x 148) mm Muffenanschl. PVC 230x80 oval 230 x 80 mm 224 x 74 mm 2080-9-150MPO 2080-11-150MPO 2080-13-150MPO 2080-15-150MPO
Ø 150/200 (224 x 188) mm **** 224 x 94 mm 224 x 94 mm 2080-10-151 2080-12-151 2080-14-151 2080-16-151
Ø 150/200 (224 x 188) mm Muffenanschl. PVC 220x90 220 x 90 mm 224 x 94 mm 2080-10-151MP 2080-12-151MP 2080-14-151MP 2080-16-151MP
>>>Montageanleitung mit Funktionsprinzip
Ab- und Zuluftmauerkasten verzinkt

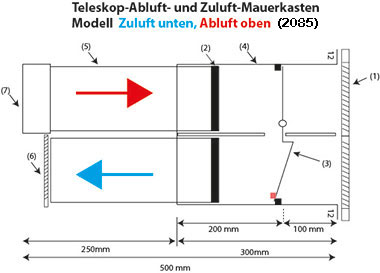

Teleskop-Ab- und Zuluftmauerkasten (Abluft oben - Zuluft unten) verzinkt, schallgedämmt, teleskopierbar bis 500 mm
Beschreibung siehe oben.
Außengitter in den Farben Alu weiß, Alu braun, Alu silber, Edelstahl (flache Ausführung, keine Windgeräusche)
Außengittermaß Ø 100, 125, 150 mm: 250 x 200 mm, Innengitter 250 x 100
Außengittermaß Ø 150/200 mm: 250 x 250, Innengitter 250 x 100 mm

Außengitter in den VA Edelstahl (flache Ausführung, keine Windgeräusche)
Außengittermaß Ø 100, 125, 150 mm: 245 x 195 mm, Innengitter 250 x 100
Außengittermaß Ø 150/200 mm: 245 x 245, Innengitter 250 x 100 mm
2 x 204 x 74 mm = Einbaumaße 224 x 128 mm
= System Ø 100 mm *
entspricht Querschnitt Rund Ø 120 mm
2 x 224 x 64 mm = Einbaumaße 244 x 148 mm
= System Ø 125 mm **
 entspricht Querschnitt Rund Ø 135 mm
2 x 224 x 74 mm = Einbaumaße 244 x 168 mm
= System Ø 150 mm ***
 entspricht Querschnitt Rund Ø 150 mm
Durch die geringe Bauhöhe und das große Kanalvolumen ist dieses oft eingesetzte System für die Wohnräume, Küchen und vielen anderen Bereichen besonders geeignet.
2 x 224 x 94 mm = Einbaumaße 244 x 208 mm
= System Ø 150-200 mm **** entspricht Querschnitt Rund Ø 150 mm
Dieser universelle Hochleistungskanal eignet sich für Anschlüsse Ø 150 / 160 / 180 und 200 mm


Ø Abluft-
anschluss		 Zuluft-
anschluss		 AG Alu weiß AG ALU braun AG Alu silber AG Edelstahl
Ø 100 (204 x 108) mm * 204 x 54 mm 204 x 54 mm 2085-9-100 2085-11-100 2085-13-100 2085-15-100
Ø 125 (224 x 128) mm ** 224 x 64 mm 224 x 64 mm 2085-9-125 2085-11-125 2085-13-125 2085-15-125
Ø 125 (224 x 128) mm
Muffenanschl. PVC 220 x 54		 220 x 54 mm 224 x 64 mm 2085-9-125MP 2085-11-125MP 2085-13-125MP 2085-15-125MP
Ø 125 (224 x 128) mm Muffenanschl. PVC 204 x 60 204 x 60 mm 224 x 64 mm 2085-9-126MP 2085-11-126MP 2085-13-126MP 2085-15-126MP
Ø 150 (224 x 148) mm *** 224 x 74 mm 224 x 74 mm 2085-9-150 2085-11-150 2085-13-150 2085-15-150
Ø 150 (224 x 148) mm Muffenanschl. PVC 230x80 oval 230 x 80 mm 224 x 74 mm 2085-9-150MPO 2085-11-150MPO 2085-13-150MPO 2085-15-150MPO
Ø 150/200 (224 x 188) mm **** 224 x 94 mm 224 x 94 mm 2085-10-151 2085-12-151 2085-14-151 2085-16-151
Ø 150/200 (224 x 188) mm Muffenanschl. PVC 220x90 220 x 90 mm 224 x 94 mm 2085-10-151MP 2085-12-151MP 2085-14-151MP 2085-16-151MP
>>>Montageanleitung mit Funktionsprinzip
