PVC-Rundrohrsysteme Ø 100 / 125 / 150 / 200 mm

schwer entflammbar nach DIN 4102-B3

Flachkanal 220 x 54 mm
tipps

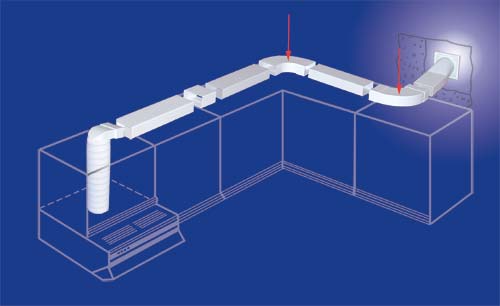

Verlegebeispiel 125 mm
Verlegebeispiel Rundrohrsystem mit unserem THERMOflexa® Star Rohrschalldämpfer.

Hinweis: Technische und konstruktive Änderungen im Rahmen der Weiterentwicklung der Produkte sind ohne Ankündigung vorbehalten.
Das PVC-Rundrohrsystem erfüllt nicht die Anforderungen der Landesbauordnung.
(Weitere Infos unter www.baurecht.de)
Allgemein dürfen keine leicht entflammbaren Baustoffe wie z. B. PVC-Kanäle und -Rohre eingesetzt werden. Wenn bei der Brandursachenermittlung seitens der Versicherung festgestellt wird, dass PVC-Schläuche / -Rohre / -Kanäle / -Formteile aus leicht entflammbaren Baustoffen der Baustoffklasse 4102-B3 eingesetzt wurden, kann die Versicherung den Brandschaden ablehnen.

Ausführliche Informationen finden Sie im Internet: DIN 18017-3 (siehe hier unter Punkt „Allgemein: Welche Materialien sind für die Hauptleitung einer Entlüftungsanlage zulässig und unter Punkt 5.4.3 „Abluftventile: Welche Brandlast wird in Bädern, Küchen-Abluft Dunsthauben etc. angesetzt) und DIN 1946-6. Einsatzgebiet: Wohnraumlüftung, Küche und an Dunstabzugshauben, Abluft, Zuluft, Umluft etc.

Pro Jahr entstehen in Deutschland ca. 80.000 Küchenbrände, siehe hierzu die weiteren Erläuterungen unter
http://www.ifs-ev.org/schadenursache-ablesbar/.

Rundrohr, Länge 1 m
Rundrohr
Beschreibung Ø innen Ø außen Art.-Nr.
Rundrohr, L - 1 m 100 mm 103 mm 89100-100
Rundrohr, L - 1 m 125 mm 127mm 89100-125
Rundrohr, L - 1 m 150 mm 153 mm 89100-150
Rundrohr, L - 1 m 200 mm 203 mm 89100-200
Rundrohr Verbinder
Rundrohr Verbinder, Länge 60 mm
Beschreibung Maße außen Farbe Art.-Nr.
Verbinder, L - 60 mm Ø 99 mm weiß 8910-100
Verbinder, L - 60 mm Ø 124 mm weiß 8910-125
Verbinder, L - 60 mm Ø 149 mm weiß 8910-150
Verbinder, L - 60 mm Ø 199 mm weiß 8910-200
Umlenkbogen 90°
Umlenkbogen 90°

Beschreibung Maße Farbe Art.-Nr.
Bogen 90°

Ø 100 mm

 weiß 8990-100
Bogen 90° Ø 125 mm weiß 8990-125
Bogen 90° Ø 150 mm weiß 8990-150
Bogen 90° Ø 200 mm weiß 8990-200
Umlenkbogen 45°
Beschreibung Maße Farbe Art.-Nr.
Bogen 45°

Ø 100 mm

 weiß 8945-100
Bogen 45° Ø 125 mm weiß 8945-125
Bogen 45° Ø 150 mm weiß 8945-150
Bogen 45° Ø 200 mm weiß 8945-200
Rohr mit Umlenkbogen 90°
Rundrohr mit Umlenkbogen 90°, Länge 500 und 1000 mm
Beschreibung Maße Farbe Art.-Nr.
Rohr m. Umlenkbg. L-500 mm Ø 100 mm weiß 89050-90-100
Rohr m. Umlenkbg. L-500 mm Ø 125 mm weiß 89050-90-125
Rohr m. Umlenkbg. L-500 mm Ø 150 mm weiß 89050-90-150
Rohr m. Umlenkbg. L-500 mm Ø 200 mm weiß 89050-90-200
Rohr m. Umlenkbg. L-1000 mm Ø 100 mm weiß 89100-90-100
Rohr m. Umlenkbg. L-1000 mm Ø 125 mm weiß 89100-90-125
Rohr m. Umlenkbg. L-1000 mm Ø 150 mm weiß 89100-90-150
Rohr m. Umlenkbg. L-1000 mm Ø 200 mm weiß 89100-90-200
Rohr mit Umlenkbogen 90°Rohr mit Umlenkbogen 90°Verlegebeispiel mit Rohrbogen 90°
Hochleistungsschalldämpfer
schallgedämmter und wärmeisolierter Dunsthauben-Hochleistungsschalldämpfer mit innen eingearbeitetem verzinkten Stahlblech (Dichtheitsklasse D nach DIN EN 12237) Einsatzgebiet: Dunsthaubenanschluss, für Abluft und Umluft.
Erfüllt die Anforderungen gem. VDI 6022 und 1946-6
Beschreibung Maße Länge Art.-Nr.
Schalldämpfer Ø 100 mm 250 mm 51025-100
Schalldämpfer Ø 100 mm 300 mm 51030-100
Schalldämpfer Ø 100 mm 500 mm 51050-100
Schalldämpfer Ø 100 mm 600 mm 51060-100
Schalldämpfer Ø 100 mm 900 mm 51090-100
Schalldämpfer Ø 100 mm 1000 mm 51100-100
Schalldämpfer Ø 100 mm 1200 mm 51120-100
Schalldämpfer Ø 125 mm 250 mm 51025-125
Schalldämpfer Ø 125 mm 300 mm 51030-125
Schalldämpfer Ø 125 mm 500 mnm 51050-125
Schalldämpfer Ø 125 mm 600 mnm 51060-125
Schalldämpfer Ø 125 mm 900 mnm 51090-125
Schalldämpfer Ø 125 mm 1000 mnm 51100-125
Schalldämpfer Ø 125 mm 1200 mnm 51120-125
Schalldämpfer Ø 150 mm 250 mnm 51025-150
Schalldämpfer Ø 150 mm 300 mnm 51030-150
Schalldämpfer Ø 150 mm 500 mnm 51050-150
Schalldämpfer Ø 150 mm 600 mnm 51060-150
Schalldämpfer Ø 150 mm 900 mnm 51090-150
Schalldämpfer Ø 150 mm 1000 mnm 51100-150
Schalldämpfer Ø 150 mm 1200 mnm 51120-150
Schalldämpfer Ø 200 mm 250 mnm 51025-200
Schalldämpfer Ø 200 mm 300 mnm 51030-200
Schalldämpfer Ø 200 mm 500 mnm 51050-200
Schalldämpfer Ø 200 mm 600 mnm 51060-200
Schalldämpfer Ø 200 mm 900 mnm 51090-200
Schalldämpfer Ø 200 mm 1000 mnm 51100-200
Schalldämpfer Ø 200 mm 1200 mnm 51120-200
Abzweigstück
Abzweigstück 90°
für andere Durchmesser Reduzierstück einsetzen, siehe unten.
Beschreibung Maße Farbe Art.-Nr.
Abzweigstück 90° 3 x Ø 100 mm weiß 8990-3-100
Abzweigstück 90° 3 x Ø 125 mm weiß 8990-3-125
Abzweigstück 90° 3 x Ø 150 mm weiß 8990-3150
Reduzierstück
Reduzierstück
Beschreibung Maße Farbe Art.-Nr.
Reduziertück 125 auf 100mm weiß 8960-125-100
Reduziertück 150 auf 125mm weiß 8960-150-125
Reduziertück 200 auf 150mm weiß 8960-200-150
Rundrohrverbinder mit RSK
Rundrohrverbinder mit Rückstauklappe
Beschreibung Maße außen Farbe Art.-Nr.
Rumdrohrverbinder mit RSK Ø 99 mm weiß 8970-100
Rumdrohrverbinder mit RSK Ø 124 mm weiß 8970-125
Rumdrohrverbinder mit RSK Ø 149 mm weiß 8970-150
Rumdrohrverbinder mit RSK Ø 199 mm weiß 8970-200
Rundgitter Ø 125 und 150 mm
Rundgitter Ø 125 und 150 mm
Beschreibung Maße Farbe Art.-Nr.
Rundgitter Ø 125 mm weiß 714-100
Rundgitter Ø 150 mm weiß 714-125
Rundgitter regelbar, Ø 125 und 150 mm
Rundgitter regelbar, Ø 125 und 150 mm
.
Beschreibung Maße Farbe Art.-Nr.
Rundgitter regelbar Ø 125 mm weiß 715-100
Rundgitter regelbar Ø 150 mm weiß 715-125
