Flachkanalsysteme 220 x 54 mm
schwer entflammbar nach DIN 4102-B3
Durch die geringe Bauhöhe ist das Kanalsystem auf dem Oberschrank kaum sichtbar. Geeignet für Dunsthauben mit einer Abluftleistung bis maximal 650 cbm/h.
Hinweis: Technische und konstruktive Änderungen im Rahmen der Weiterentwicklung der Produkte sind ohne Ankündigung vorbehalten.
Hinweis: Technische und konstruktive Änderungen im Rahmen der Weiterentwicklung der Produkte sind ohne Ankündigung vorbehalten.
Das PVC-Flachkanalsystem erfüllt nicht die Anforderungen der Landesbauordnung.
(Weitere Infos unter www.baurecht.de)
Allgemein dürfen keine leicht entflammbaren Baustoffe wie z. B. PVC-Kanäle und -Rohre eingesetzt werden. Wenn bei der Brandursachenermittlung seitens der Versicherung festgestellt wird, dass PVC-Schläuche / -Rohre / -Kanäle / -Formteile aus leicht entflammbaren Baustoffen der Baustoffklasse 4102-B3 eingesetzt wurden, kann die Versicherung den Brandschaden ablehnen.
Ausführliche Informationen finden Sie im Internet: DIN 18017-3 (siehe hier unter Punkt „Allgemein: Welche Materialien sind für die Hauptleitung einer Entlüftungsanlage zulässig und unter Punkt 5.4.3 „Abluftventile: Welche Brandlast wird in Bädern, Küchen-Abluft Dunsthauben etc. angesetzt) und DIN 1946-6. Einsatzgebiet: Wohnraumlüftung, Küche und an Dunstabzugshauben, Abluft, Zuluft, Umluft etc.
Pro Jahr entstehen in Deutschland ca. 80.000 Küchenbrände, siehe hierzu die weiteren Erläuterungen unter
http://www.ifs-ev.org/schadenursache-ablesbar/.
(Weitere Infos unter www.baurecht.de)
Allgemein dürfen keine leicht entflammbaren Baustoffe wie z. B. PVC-Kanäle und -Rohre eingesetzt werden. Wenn bei der Brandursachenermittlung seitens der Versicherung festgestellt wird, dass PVC-Schläuche / -Rohre / -Kanäle / -Formteile aus leicht entflammbaren Baustoffen der Baustoffklasse 4102-B3 eingesetzt wurden, kann die Versicherung den Brandschaden ablehnen.
Ausführliche Informationen finden Sie im Internet: DIN 18017-3 (siehe hier unter Punkt „Allgemein: Welche Materialien sind für die Hauptleitung einer Entlüftungsanlage zulässig und unter Punkt 5.4.3 „Abluftventile: Welche Brandlast wird in Bädern, Küchen-Abluft Dunsthauben etc. angesetzt) und DIN 1946-6. Einsatzgebiet: Wohnraumlüftung, Küche und an Dunstabzugshauben, Abluft, Zuluft, Umluft etc.
Pro Jahr entstehen in Deutschland ca. 80.000 Küchenbrände, siehe hierzu die weiteren Erläuterungen unter
http://www.ifs-ev.org/schadenursache-ablesbar/.
Flachkanal 220 x 54 mm
| Beschreibung | Maße | Farbe | Art.-Nr. | |
|---|---|---|---|---|
| Flachkanal, L - 1 m | 220 x 54 mm | weiß | 88000 |
Flachkanal Verbinder 125

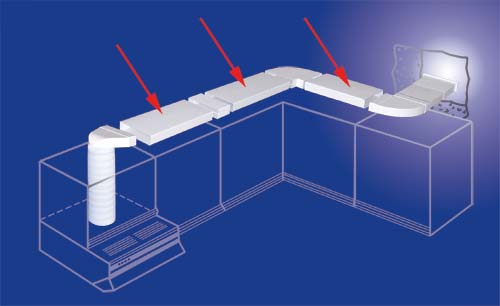

Verlegebeispiel >>>
Verlegebeispiel >>>
| Beschreibung | Maße | Farbe | Art.-Nr. | |
|---|---|---|---|---|
| Verbinder | 220 x 54 mm | weiß | 88010 |
| Beschreibung | Maße | Farbe | Art.-Nr. | |
|---|---|---|---|---|
| Übergangsstück flach auf rund | 220 x 54 mm | weiß | 88020 |
| Beschreibung | Maße | Farbe | Art.-Nr. | |
|---|---|---|---|---|
| Bogen waagerecht 90° | 220 x 54 mm | weiß | 88090-W | |
| Bogen waagerecht 45° | 220 x 54 mm | weiß | 88045-W |
Flachkanal Bogen senkrecht 90° und 45°
| Beschreibung | Maße | Farbe | Art.-Nr. | |
|---|---|---|---|---|
| Bogen senkrecht 90° | 220 x 54 mm | weiß | 88090-S | |
| Bogen senkrecht 45° | 220 x 54 mm | weiß | 88045-S |
| Beschreibung | Maße | Farbe | Art.-Nr. | |
|---|---|---|---|---|
| Umlenkstück mit Stutzen | 220 x 54 mm | weiß | 88070 |
| Beschreibung | Maße | Länge | Art.-Nr. | |
|---|---|---|---|---|
| Umlenkstück mit PVC-Rohr | 220 x 54 mm | 500 mm | 89050-88070 | |
| Umlenkstück mit PVC-Rohr | 220 x 54 mm | 1000 mm | 890100-88070 |
Verlegebeispiel mit Umlenkstück Hochleistungsschalldämpfer
schallgedämmter und wärmeisolierter Dunsthauben-Hochleistungsschalldämpfer mit innen eingearbeitetem verzinkten Stahlblech (Dichtheitsklasse D nach DIN EN 12237) Einsatzgebiet: Dunsthaubenanschluss, für Abluft und Umluft.
Erfüllt die Anforderungen gem. VDI 6022 und 1946-6
schallgedämmter und wärmeisolierter Dunsthauben-Hochleistungsschalldämpfer mit innen eingearbeitetem verzinkten Stahlblech (Dichtheitsklasse D nach DIN EN 12237) Einsatzgebiet: Dunsthaubenanschluss, für Abluft und Umluft.
Erfüllt die Anforderungen gem. VDI 6022 und 1946-6
| Beschreibung | Maße | Länge | Art.-Nr. | |
|---|---|---|---|---|
| Schalldämpfer | Ø 100 mm | 250 mm | 51025-100 | |
| Schalldämpfer | Ø 100 mm | 300 mm | 51030-100 | |
| Schalldämpfer | Ø 100 mm | 500 mm | 51050-100 | |
| Schalldämpfer | Ø 100 mm | 600 mm | 51060-100 | |
| Schalldämpfer | Ø 100 mm | 900 mm | 51090-100 | |
| Schalldämpfer | Ø 100 mm | 1000 mm | 51100-100 | |
| Schalldämpfer | Ø 100 mm | 1200 mm | 51120-100 | |
| Schalldämpfer | Ø 125 mm | 250 mm | 51025-125 | |
| Schalldämpfer | Ø 125 mm | 300 mm | 51030-125 | |
| Schalldämpfer | Ø 125 mm | 500 mnm | 51050-125 | |
| Schalldämpfer | Ø 125 mm | 600 mnm | 51060-125 | |
| Schalldämpfer | Ø 125 mm | 900 mnm | 51090-125 | |
| Schalldämpfer | Ø 125 mm | 1000 mnm | 51100-125 | |
| Schalldämpfer | Ø 125 mm | 1200 mnm | 51120-125 | |
| Schalldämpfer | Ø 150 mm | 250 mnm | 51025-150 | |
| Schalldämpfer | Ø 150 mm | 300 mnm | 51030-150 | |
| Schalldämpfer | Ø 150 mm | 500 mnm | 51050-150 | |
| Schalldämpfer | Ø 150 mm | 600 mnm | 51060-150 | |
| Schalldämpfer | Ø 150 mm | 900 mnm | 51090-150 | |
| Schalldämpfer | Ø 150 mm | 1000 mnm | 51100-150 | |
| Schalldämpfer | Ø 150 mm | 1200 mnm | 51120-150 | |
| Schalldämpfer | Ø 200 mm | 250 mnm | 51025-200 | |
| Schalldämpfer | Ø 200 mm | 300 mnm | 51030-200 | |
| Schalldämpfer | Ø 200 mm | 500 mnm | 51050-200 | |
| Schalldämpfer | Ø 200 mm | 600 mnm | 51060-200 | |
| Schalldämpfer | Ø 200 mm | 900 mnm | 51090-200 | |
| Schalldämpfer | Ø 200 mm | 1000 mnm | 51100-200 | |
| Schalldämpfer | Ø 200 mm | 1200 mnm | 51120-200 |
