PVC-Flachkanalsysteme 110 x 54 mm

schwer entflammbar nach DIN 4102-B3

Flachkanal 110 x 54 mm
tipps

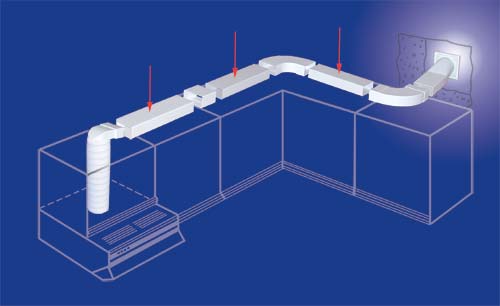

Verlegebeispiel 100 mm
Anwendung für Geräte mit Anschulussstutzen Ø 100 bzw. einer maximalen Luftleistung bis 300 m³/h.

Hinweis: Technische und konstruktive Änderungen im Rahmen der Weiterentwicklung der Produkte sind ohne Ankündigung vorbehalten.
Das PVC-Flachkanalsystem erfüllt nicht die Anforderungen der Landesbauordnung.
(Weitere Infos unter www.baurecht.de)
Allgemein dürfen keine leicht entflammbaren Baustoffe wie z. B. PVC-Kanäle und -Rohre eingesetzt werden. Wenn bei der Brandursachenermittlung seitens der Versicherung festgestellt wird, dass PVC-Schläuche / -Rohre / -Kanäle / -Formteile aus leicht entflammbaren Baustoffen der Baustoffklasse 4102-B3 eingesetzt wurden, kann die Versicherung den Brandschaden ablehnen.

Ausführliche Informationen finden Sie im Internet: DIN 18017-3 (siehe hier unter Punkt „Allgemein: Welche Materialien sind für die Hauptleitung einer Entlüftungsanlage zulässig und unter Punkt 5.4.3 „Abluftventile: Welche Brandlast wird in Bädern, Küchen-Abluft Dunsthauben etc. angesetzt) und DIN 1946-6. Einsatzgebiet: Wohnraumlüftung, Küche und an Dunstabzugshauben, Abluft, Zuluft, Umluft etc.

Pro Jahr entstehen in Deutschland ca. 80.000 Küchenbrände, siehe hierzu die weiteren Erläuterungen unter
http://www.ifs-ev.org/schadenursache-ablesbar/.

Flachkanal 100
Flachkanal 110 x 54 mm
Beschreibung Maße Farbe Art.-Nr.
Flachkanal, L - 1 m 110 x 54 mm weiß 8000
Flachkanal Verbinder
Flachkanal Verbinder 100
Verlegebeispiel >>>
Beschreibung Maße Farbe Art.-Nr.
Verbinder 110 x 54 mm weiß 8010
Übergangsstsück flach auf rund 110  x 54 mm
Flachkanal Übergangsstück flach auf rund 100
Verlegebeispiel >>>
Beschreibung Maße Farbe Art.-Nr.
Übergangsstück flach auf rund 110 x 54 mm weiß 88020
Bogen waagerecht 90°
Flachkanal Bogen waagerecht 90° und 45°
Verlegebeispiel >>>
Beschreibung Maße Farbe Art.-Nr.
Bogen waagerecht 90° 110 x 54 mm weiß 8090-W
Bogen waagerecht 45° 110 x 54 mm weiß 8045-W
Bogen senkrecht 90°
Flachkanal Bogen senkrecht 90° und 45°
Beschreibung Maße Farbe Art.-Nr.
Bogen senkrecht 90° 110 x 54 mm weiß 8090-S
Bogen senkrecht 90° 110 x 54 mm weiß 8045-S
Umlenkstück
Flachkanal Umlenkstück flach auf rund mit Stutzen
Verlegebeispiel >>>
Beschreibung Maße Farbe Art.-Nr.
Umlenkstück mit Stutzen 110 x 54 mm weiß 8070
Umlenkstück  mit PVC-Rohr
Flachkanal Umlenkstück flach auf rund mit Stutzen
Verlegebeispiel >>>
Beschreibung Maße Länge Art.-Nr.
Umlenkstück mit PVC-Rohr 110 x 54 mm 500 mm 89050-8070
Umlenkstück mit PVC-Rohr 110 x 54 mm 1000 mm 890100-8070
Rohr mit Umlenkbogen 90°Rohr mit Umlenkbogen 90°Verlegebeispiel mit Umlenkstück
Hochleistungsschalldämpfer
schallgedämmter und wärmeisolierter Dunsthauben-Hochleistungsschalldämpfer mit innen eingearbeitetem verzinkten Stahlblech (Dichtheitsklasse D nach DIN EN 12237) Einsatzgebiet: Dunsthaubenanschluss, für Abluft und Umluft.
Erfüllt die Anforderungen gem. VDI 6022 und 1946-6
Beschreibung Maße Länge Art.-Nr.
Schalldämpfer Ø 100 mm 250 mm 51025-100
Schalldämpfer Ø 100 mm 300 mm 51030-100
Schalldämpfer Ø 100 mm 500 mm 51050-100
Schalldämpfer Ø 100 mm 600 mm 51060-100
Schalldämpfer Ø 100 mm 900 mm 51090-100
Schalldämpfer Ø 100 mm 1000 mm 51100-100
Schalldämpfer Ø 100 mm 1200 mm 51120-100
Schalldämpfer Ø 125 mm 250 mm 51025-125
Schalldämpfer Ø 125 mm 300 mm 51030-125
Schalldämpfer Ø 125 mm 500 mnm 51050-125
Schalldämpfer Ø 125 mm 600 mnm 51060-125
Schalldämpfer Ø 125 mm 900 mnm 51090-125
Schalldämpfer Ø 125 mm 1000 mnm 51100-125
Schalldämpfer Ø 125 mm 1200 mnm 51120-125
Schalldämpfer Ø 150 mm 250 mnm 51025-150
Schalldämpfer Ø 150 mm 300 mnm 51030-150
Schalldämpfer Ø 150 mm 500 mnm 51050-150
Schalldämpfer Ø 150 mm 600 mnm 51060-150
Schalldämpfer Ø 150 mm 900 mnm 51090-150
Schalldämpfer Ø 150 mm 1000 mnm 51100-150
Schalldämpfer Ø 150 mm 1200 mnm 51120-150
Schalldämpfer Ø 200 mm 250 mnm 51025-200
Schalldämpfer Ø 200 mm 300 mnm 51030-200
Schalldämpfer Ø 200 mm 500 mnm 51050-200
Schalldämpfer Ø 200 mm 600 mnm 51060-200
Schalldämpfer Ø 200 mm 900 mnm 51090-200
Schalldämpfer Ø 200 mm 1000 mnm 51100-200
Schalldämpfer Ø 200 mm 1200 mnm 51120-200
