THERMOflexa® Teleskop-Abluftmauerkasten verzinkt und schallgedämmt

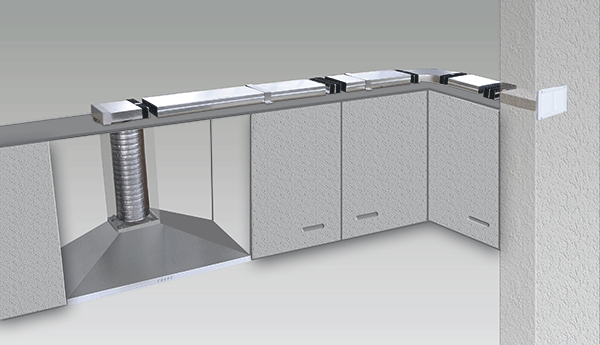

Dunsthaube mit Hochleistungsschalldämpfer, Umlenkung erfolgt mittels schalldämmendem Umlenkstück, Weiterführung individuell mit Muffenrohr, Nippelverbinder, Umlenkbogen waagerecht 90° bis hin zum Teleskop-Abluftmauerkasten (Art.-Nr. 2070).

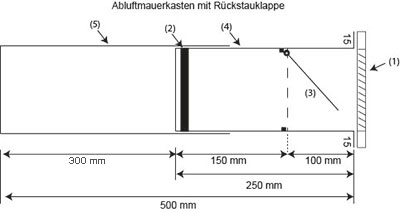

verzinkter Teleskop-Abluft-Mauerkasten
bestehend aus:
(1) Rahmengitter
(2) Weichbanddichtung außen
(3) mit dicht schließender Rückstauklappe innen
(4) Korpus (Nippelgröße)
(5) Teleskoprohr (Muffengröße), teleskopierbar bis 500 mm
THERMOflexa® Teleskop-Abluftmauerkasten verzinkt, teleskopierbar bis 500 mm
unbrennbar, Teleskoprohr (5) mit schalldämmender Isoliermatte ummantelt. Soblad die Teleskopierlänge beim Einbau eingestellt wurde, kann das herausstehende Korpusstück (4) mit dem beigefügten Dämmmaterial ebenfalls ummantelt werden. Dadurch wird eine optimale Schalldämmung und Isolierung erreicht.
Außengitter 250 x 150 mm mit Tropfnase, in den Farben Alu weiß, Alu braun, Alu silber (flache Ausführung, keine Windgeräusche)
| Ø / Innenmaß | Einbaumaß | AG Alu weiß | AG Alu braun | AG ALU silber | |
|---|---|---|---|---|---|
| Ø 100 / 200 x 50 mm | 224 x 74 mm | 2070-6-100 | 2070-7-100 | 2070-8-100 | |
| Ø 125 / 220 x 60 mm | 244 x 84 mm | 2070-6-125 | 2070-7-125 | 2070-8-125 | |
| Ø 150 / 220 x 70 mm | 244 x 94 mm | 2070-6-150 | 2070-7-150 | 2070-8-150 | |
| Ø 200 / 220 x 90 mm | 244 x 114 mm | 2070-6-200 | 2070-7-200 | 2070-8-200 |
Außengitter 250 x 150 mm wahlweise in den Farben Alu weiß, Alu braun und Alu silber (flache Ausführung, keine Windgeräusche)
| Größe | Alu weiß | Alu braun | Alu silber | |
|---|---|---|---|---|
| 250 x 150 mm | AG-6 | AG-7 | AG-8 |
