ISOflexa® Zuluftsysteme rund (Isolierung Stärke 20mm)
Absolut neu in unserem Sortiment sind die Zuluftmauerkästen mit dem schallgedämmten, wärmeisolierenden ISOfelxa®-Schalldämpferrohr mit bis zu 70% mehr Schalldämmung. Bei den herkömmlichen PVC-Mauerkästen muss für die Schall- und Wärmedämmung eine zusätzliche Isolierung erfolgen. Bei unseren neuen ISOflexa®-Mauerkästen ist die Isolierung und Schalldämmung bereits vorhanden.
Wandstärke 500 mm.
Schwer entflammbar und UV-beständig.
Keine Kondenswasserbildung!
Die spezielle Isolierung bietet außerdem Feuchteschutz und verhindert Schimmelpilzbildung und Feuchteschäden im Mauerwerk.
Mauerdurchführung mit innenliegender dicht schließender Rückstauklappe aus Aluminium und verzinktem Teleskoprohr (unbrennbar, Dichtheitsklasse D nach EN 12237), schallgedämmt und wärmeisoliert ummantelt (schwer entflammbar nach DIN 4102 B-1)
Außengitter mit Tropfnase. An dem Mauerkasten Rückseite ist ein Bundkragen mit Lippendichtung sowie ein Abdeckflansch angebracht, steckfertig zur Weiterleitung.
Die Zuluft-Rückstauklappe (4) öffnet sich bei Unterdruck oder wenn die Zuluft über einen Ansaugventilator angesaugt wird. Passend für
ISOflexa®-Rohr, Wickelfalzrohr starr oder flexibel oder die herkömmlichen PVC-Rohre oder Kanäle. Bei Verwendung unserer ISOflexa®-Star, -Light oder Flexrohre wird jedoch eine weitaus höhere
Schalldämmung und Isolierung erzielt. Für Bohrkrone geeignet. Für Wandstärke 500 mm. Unbrennbar
Auf der Rückseite der Wandplatte (2) befindet sich ein Dichtungsband (3), was eine zusätzliche Wandabdichtung gewährleistet.

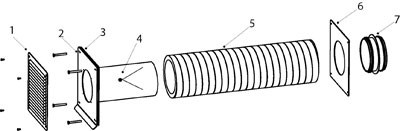

ISOflexa® Zuluft Mauerkasten bestehend aus:
(1) Außengitter
(2) Wandplatte
(3) Dichtungsband
(4) verzinkter Bundkragen mit innen liegender
Rückstauklappe aus Aluminium
(5) Außenkorpus ISOflexa®-Rohr
(6) Abdeckflansch
(7) Bundkragen-Steckverbinder mit Lippendichtung
ISOflexa® Zuluftmauerkasten rund Ø 100 / 125 / 150 / 160 / 180 / 200 mm
Beschreibung, siehe oben, Außengitter aus Edelstahl/INOX
Gittermaß Ø 100/125 mm: Breite 193 mm, Höhe 165 mm
Gittermaß Ø 150/160/180/200 mm: Breite 228 x 228 mm
Farbe |
Ø innen |
Ø außen |
Art.-Nr. |
INFO |
AG Edelstahl 193x165 |
100 mm |
120 mm |
72035-03-100 |
|
AG Edelstahl 193x165 |
125 mm |
145 mm |
72035-03-125 |
|
AG Edelstahl 228x228 |
150 mm |
170 mm |
72035-3-150 |
|
AG Edelstahl 228x228 |
160 mm |
180 mm |
72035-3-160 |
|
AG Edelstahl 228x228 |
180 mm |
200 mm |
72035-3-180 |
|
AG Edelstahl 228x228 |
200 mm |
220 mm |
72035-3-200 |
|
>>>Montageanleitung mit Funktionsprinzip
ISOflexa® Zuluftmauerkasten rund Ø 100 / 125 / 150 / 160 / 180 / 200 mm
Beschreibung, siehe oben. Außengitter ALU-Zink
Gittermaß Ø 100/125 mm: Breite 193 mm, Höhe 165 mm
Gittermaß Ø 150/160/180/200 mm: Breite 228 x 228 mm
Farbe |
Ø innen |
Ø außen |
Art.-Nr. |
INFO |
AG ALU-Zink 193x165 |
100 mm |
140 mm |
72035-04-100 |
|
AG ALU-Zink 193x165 |
125 mm |
165 mm |
72035-04-125 |
|
AG ALU-Zink 228x228 |
150 mm |
190 mm |
72035-4-150 |
|
AG ALU-Zink 228x228 |
160 mm |
200 mm |
72035-4-160 |
|
AG ALU-Zink 228x228 |
180 mm |
220 mm |
72035-4-180 |
|
AG ALU-Zink 228x228 |
200 mm |
240 mm |
72035-4-200 |
|
>=;>=;>=;Montageanleitung mit Funktionsprinzip
ISOflexa® Zuluftmauerkasten rund Ø 100 / 125 / 150 / 160 / 180 / 200 mm
Beschreibung, siehe oben. Außengitter aus Kupfer
Gittermaß Ø 100/125 mm: Breite 193 mm, Höhe 165 mm
Gittermaß Ø 150/160/180/200 mm: Breite 228 x 228 mm
Farbe |
Ø innen |
Ø außen |
Art.-Nr. |
INFO |
AG Kupfer 193x165 |
100 mm |
140 mm |
72035-05-100 |
|
AG Kupfer 193x165 |
125 mm |
165 mm |
72035-05-125 |
|
AG Kupfer 228x228 |
150 mm |
190 mm |
72035-5-150 |
|
AG Kupfer 228x228 |
160 mm |
200 mm |
72035-5-160 |
|
AG Kupfer 228x228 |
180 mm |
220 mm |
72035-5-180 |
|
AG Kupfer 228x228 |
200 mm |
240 mm |
72035-5-200 |
|
>>>Montageanleitung mit Funktionsprinzip
ISOflexa® Zuluftmauerkasten rund Ø 100 / 125 / 150 / 160 / 180 / 200 m
Beschreibung, siehe oben.
Gittermaß Ø 100 =157 x 157 mm,
Gittermaß Ø 125/150/160/180/200 = 220 x 220 mm
Farbe |
Ø innen |
Ø außen |
Art.-Nr. |
INFO |
Zuluft-MK mit AG weiß |
100 mm |
140 mm |
72035-00-100 |
|
Zuluft-MK mit AG weiß |
125 mm |
165 mm |
72035-0-125 |
|
Zuluft-MK mit AG weiß |
150 mm |
190 mm |
72035-0-150 |
|
Zuluft-MK mit AG weiß |
160 mm |
200 mm |
72035-0-160 |
|
Zuluft-MK mit AG weiß |
180 mm |
220 mm |
72035-0-180 |
|
Zuluft-MK mit AG weiß |
200 mm |
240 mm |
72035-0-200 |
|
>>>Montageanleitung mit Funktionsprinzip
ISOflexa® Zuluftmauerkasten rund Ø 100 / 125 / 150 / 160 / 180 / 200 mm
Beschreibung, siehe oben.
Gittermaß Ø 100 =157 x 157 cm, Ø 125/150/160/180/200 = 220 x 220 mm
Farbe |
Ø innen |
Ø außen |
Art.-Nr. |
INFO |
Zuluft-MK mit AG braun |
100 mm |
140 mm |
72035-01-100 |
|
Zuluft-MK mit AG braun |
125 mm |
165 mm |
72035-1-125 |
|
Zuluft-MK mit AG braun |
150 mm |
190 mm |
72035-1-150 |
|
Zuluft-MK mit AG braun |
160 mm |
200 mm |
72035-1-160 |
|
Zuluft-MK mit AG braun |
180 mm |
220 mm |
72035-1-180 |
|
Zuluft-MK mit AG braun |
200 mm |
240 mm |
72035-1-200 |
|
>>>Montageanleitung mit Funktionsprinzip
ISOflexa® Zuluftmauerkasten rund Ø 100 / 125 / 150 / 160 / 180 / 200 mm
Beschreibung, siehe oben.
Gittermaß Ø 100 =157 x 157 cm
Gittermaß Ø 125/150/160/180/200 = 220 x 220 mm
Farbe |
Ø innen |
Ø außen |
Art.-Nr. |
INFO |
Zuluft-MK mit AG grau |
100 mm |
140 mm |
72035-02-100 |
|
Zuluft-MK mit AG grau |
125 mm |
165 mm |
72035-2-125 |
|
Zuluft-MK mit AG grau |
150 mm |
190 mm |
72035-2-150 |
|
Zuluft-MK mit AG grau |
160 mm |
200 mm |
72035-2-160 |
|
Zuluft-MK mit AG grau |
180 mm |
220 mm |
72035-2-180 |
|
Zuluft-MK mit AG grau |
200 mm |
240 mm |
72035-2-200 |
|
>>>Montageanleitung mit Funktionsprinzip
ISOflexa® Zuluftmauerkasten rund Ø 100 / 125 / 150 / 200 mm
mit Rohreinschublüfter (Ventilator)
Außengitter nach Wahl, Mauerdurchführung mit innenliegender dicht schließender Rückstauklappe aus Aluminium, Außengitter mit Tropfnase. An dem Mauerkasten Rückseite ist ein Zuluftgitter mit Abdeckflansch angebracht. Anstelle des Zuluftgitters kann auch ein Bundkragennippel für Zuluftweiterführung eingesetzt werden. 230 Volt
Gittermaß bei Ø 100/125/150/160/180mm: B 220 mm , H 220 mm,
Gittermaß bei Ø 200mm: B 250 cm, H 250 mm
Ø innen / Ø außen |
AG weiß |
AG braun |
AG grau |
m³ |
Ø 100 / Ø 140 mm |
72045-00-100
|
72045-01-100
|
72045-02-100
|
110 |
Ø 125 / Ø 165 mm |
72045-0-125
|
72045-1-125
|
72045-2-125
|
180 |
Ø 150 / Ø 190 mm |
72045-0-150
|
72045-1-150
|
72045-2-150
|
320 |
Ø 200 / Ø 240 mm |
72045-0-200
|
72045-1-200
|
72045-2-200
|
930 |
>>>Montageanleitung mit Funktionsprinzip
ISOflexa® Zuluftmauerkasten rund Ø 100 / 125 / 150 / 200 mm
mit Rohreinschublüfter (Ventilator)
Außengitter nach Wahl, Mauerdurchführung mit innenliegender dicht schließender Rückstauklappe aus Aluminium, Außengitter mit Tropfnase. An dem Mauerkasten Rückseite ist ein Zuluftgitter mit Abdeckflansch angebracht. Anstelle des Zuluftgitters kann auch ein Bundkragennippel für Zuluftweiterführung eingesetzt werden. 230 Volt
Gittermaß bei Ø 100/ Ø 125 mm: Breite 193 mm , Höhe 165 mm
Gittermaß bei Ø 150/160/180/200 mm: Breite 228 mm , Höhe 228 mm
Ø innen / Ø außen |
AG Edelstahl |
AG
ALU Zink |
AG Kupfer |
m³ |
Ø 100 / Ø 140 mm |
71045-03-100
|
72045-04-100
|
72045-05-100
|
110 |
Ø 125 / Ø 165 mm |
71045-03-125
|
72045-04-125
|
72045-05-125
|
180 |
Ø 150 / Ø 190 mm |
71045-3-150
|
72045-4-150
|
72045-5-150
|
320 |
Ø 200 / Ø 240 mm |
71045-3-200
|
72045-4-200
|
72045-5-200
|
930 |
>>>Montageanleitung mit Funktionsprinzip
