Technische Daten

Eigenschaften

DIN 1946-6 Wärmedämmung an Luftleitungen

DIN 1946

Unsere Rohre entsprechen ÖNORM H 6038
Diese Norm gibt folgendes vor: Gemauerte oder mit freiliegendem Dämmmaterial ausgekleidete Luftleitungen sind unzulässig.
Luftleitungen müssen aus energetischen Gründen mindestens der Dichtheitsklasse C gemäß ÖNORM EN 12237 entsprechen.
Die Verwendung von dünnwandigen Folienschläuchen (Aluminium- oder PVC-Mantel mit Drahtspirale) ist aus Gründen der erforderlichen Reinigbarkeit nicht zulässig. Die Verwendung von flexiblen Aluminiumrohren ist zu vermeiden und nur für Anschlüsse an Luftdurchlässe bis zu 300 mm gestreckter Länge oder für die Schalldämmung bis zu 1000 mm Länge zulässig, sofern die Reinigbarkeit oder Austauschbarkeit sichergestellt ist.
TURBOflexa® Star/-Light Stärke 30mm
Standardlängen		 TURBOflexa® flexibel Stärke 30mm
Standardlängen 		Ø innen Ø außen

Volumenstrom

0,5 m / 1 m 0,5m / 1m / 2m / 3m 100 mm 160 mm 130 m³
0,5 m / 1 m 0,5m / 1m / 2m / 3m 125 mm 185 mm 220 m³
0,5 m / 1 m 0,5m / 1m / 2m / 3m 150 mm 210 mm 320 m³
0,5 m / 1 m 0,5m / 1m / 2m / 3m 160 mm 220 mm 350 m³
0,5 m / 1 m 0,5m / 1m / 2m / 3m 180 mm 240 mm 460 m³
0,5 m / 1 m 0,5m / 1m / 2m / 3m 200 mm 260 mm 560 m³
andere Längen und Durchmesser auf Anfrage

ISOflexa® Star/-Light Stärke 20mm
Standardlängen		 ISOflexa® flexibel Stärke 20mm
Standardlängen 		Ø innen Ø außen

Volumenstrom

0,5 m / 1 m 0,5m / 1m / 2m / 3m 100 mm 140 mm 130 m³
0,5 m / 1 m 0,5m / 1m / 2m / 3m 125 mm 165 mm 220 m³
0,5 m / 1 m 0,5m / 1m / 2m / 3m 150 mm 190 mm 320 m³
0,5 m / 1 m 0,5m / 1m / 2m / 3m 160 mm 200 mm 350 m³
0,5 m / 1 m 0,5m / 1m / 2m / 3m 180 mm 220 mm 460 m³
0,5 m / 1 m 0,5m / 1m / 2m / 3m 200 mm 240 mm 560 m³
andere Längen und Durchmesser auf Anfrage
ECOflexa® Star/-Light Stärke 10mm
Standardlängen		 ECOflexa® flexibel Stärke 10mm
Standardlängen 		Ø innen Ø außen

Volumenstrom

0,5 m / 1 m 0,5m / 1m / 2m / 3m 100 mm 120 mm 130 m³
0,5 m / 1 m 0,5m / 1m / 2m / 3m 125 mm 145 mm 220 m³
0,5 m / 1 m 0,5m / 1m / 2m / 3m 150 mm 170 mm 320 m³
0,5 m / 1 m 0,5m / 1m / 2m / 3m 160 mm 180 mm 350 m³
0,5 m / 1 m 0,5m / 1m / 2m / 3m 180 mm 200 mm 460 m³
0,5 m / 1 m 0,5m / 1m / 2m / 3m 200 mm 200 mm 560 m³
andere Längen und Durchmesser auf Anfrage


  ÖKOflexa® flexibel Stärke 5mm
Standardlängen 		Ø innen Ø außen

Volumenstrom

  0,5m / 1m / 2m / 3m 100 mm 110 mm 130 m³
  0,5m / 1m / 2m / 3m 125 mm 135 mm 220 m³
  0,5m / 1m / 2m / 3m 150 mm 160 mm 320 m³
  0,5m / 1m / 2m / 3m 160 mm 170 mm 350 m³
  0,5m / 1m / 2m / 3m 180 mm 190 mm 460 m³
  0,5m / 1m / 2m / 3m 200 mm 210 mm 560 m³
andere Längen und Durchmesser auf Anfrage


Verlegebeipiel
Flexible ISOflexa® Rohre, einfache und schnelle Verlegung durch Stecksystem. Außenluft GRÜN nach Bauverordnung DIN 1946-6.
Die Zuluftklappe im ISOflexa®-Mauerkasten (s.Pfeil grün) öffnet sich sobald die Zululft-Ansaugmotor in Betrieb geht.
Verteilung im Haus

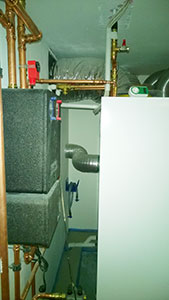

Verteilung von ISOflexa® Rohren in einem Wohnhaus.
Verteilung im Haus
Verteilung im Haus

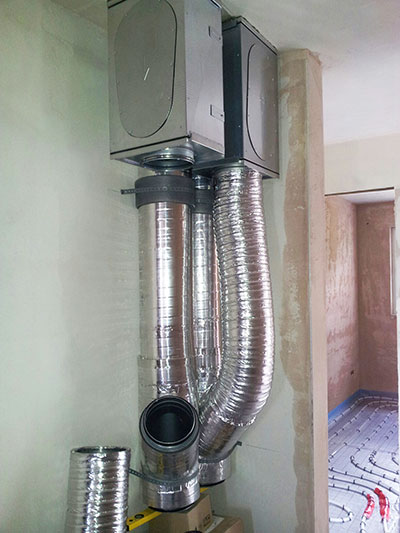

Individuelle Verlegung von starren und flexiblen ISOflexa® Rohren.
Verteilung im Haus

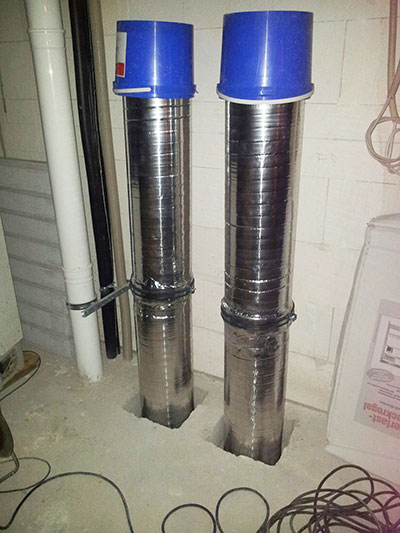

Individuelle Verlegung von starren ISOflexa® Rohren.

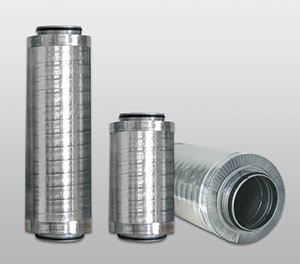

ISOflexa® Turbo Hochleistungsschalldämpfer
schallgedämmter und wärmeisolierter Hochleistungsschalldämpfer>>> mit 2 eingepressten Bundkragen-Steckverbinder mit Lippendichtung. Durch den Einsatz von hochwertigen Dämmmaterialien wird eine hohe Schallabsorption erreicht.

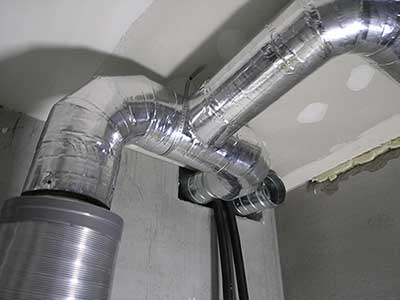

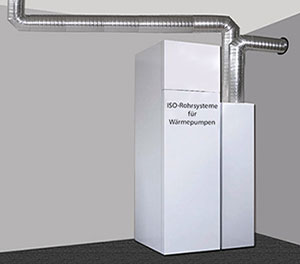

Verlegung von ISOflexa® Star Rohren mit Bögen 90° an Wärmepumpensystemen
